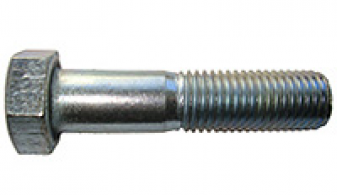

Болт с мелким шагом резьбы класс прочности 8.8 DIN 931, ГОСТ 7798, 7805

Материал изготовления: сталь марок 35; 40Х; 20Г2Р
Тип гальванического покрытия: оцинковка
Тип резьбы: метрическая, неполнаяКласс точности: А, В
Размер резьбы, шаг: М10х1,25; М12х1,25; М14х1,5; М16х1,5; М18х1,5; М20х1,5
Длина болта: от 30 до 130 мм

Описание
Характеристики

Описание товара:

Болт с мелким шагом резьбы повышенного класса прочности 8.8 по DIN 931 (ГОСТ 7798, 7805) применяется для разъемных соединений повышенной надежности, работающих в условиях знакопеременных нагрузок, толчков и вибраций. Кроме того, болты с мелким шагом резьбы используются в случаях резьбового соединения тонкостенных деталей, которые имеют ограниченную длину свинчивания и соответственно требуют большего количества витков резьбы. Болты с мелкой резьбой классом прочности 8.8 нашли широкое применение в автомобилестроении, производстве высокоточных станков и высокотехнологичных изделий.

При подборе данного типа болтов и применения их в проектировании новых изделий или ремонте, необходимо учитывать, что такой болт имеет временное сопротивление на разрыв 800 МПа и предел текучести 640 МПа.

Подробный расчет вашего заказа вы можете сделать, воспользовавшись калькулятором расчета веса болтов.

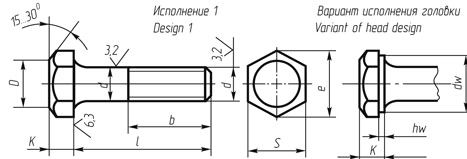

Техническая характеристика на болт DIN 931, ГОСТ 7798-70

d- диаметр резьбы, мм	Шаг резьбы, мм	К- высота головки, мм	b*- длина резьбовой части, мм	S- размер головки под ключ	e - не менее, мм	L длина болта, мм

6	1	4	18	10	11,1	12-70
8	1,25	5,3	22	13	14,4	16-90
10	1,5	6,4	26	17	18,9	20-100
12	1,75	7,5	30	19	21,1	25,120
14	2	8,8	34/40	22	24,5	30-200
16	2	10	38/44	24	26,8	25-200
18	2,5	12	42/48	27	30,1	50-200
20	2,5	12,5	46/52	30	33,5	40-200
22	2,5	14	50/56	32	35,7	55-200
24	3	15	54/60/73	36	40,0	50-220
27	3	17	60/66/79	41	45,6	60-220
30	3,5	18,7	66/72/85	46	51,3	60-220
